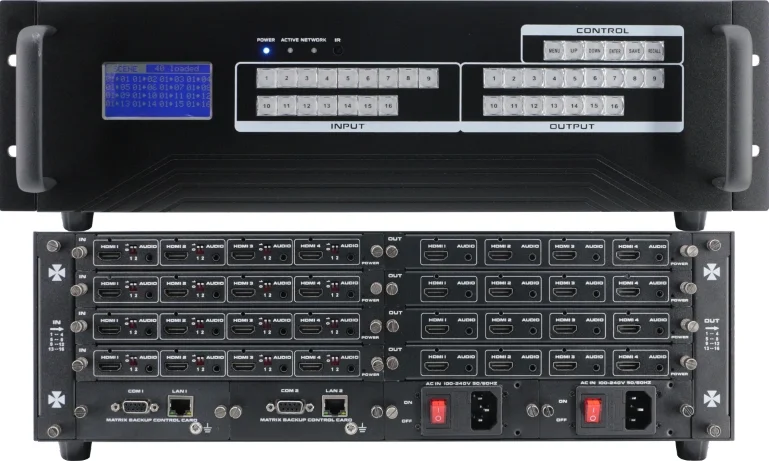

Woxcon FM-1600 16X16 Modüler Matrix Switcher Chassis



Bu, standart olarak gelen 4 giriş yuvası ve 4 çıkış yuvasına sahip modüler bir matris anahtarlayıcıdır, bu nedenle maksimum 16 giriş ve 16 çıkışı destekleyebilir. DVI, HDMI, HD Base T, Fiber Optik, 3G-SDI gibi çeşitli arabirimleri destekler. Tek kanallı sinyal anahtarlama hızı 12.5Gbps'ye ulaşabilir ve ana kart, dört çekirdekli dört bağlantı işleme teknolojisini kullanarak 32Gbps anahtarlama hızına ulaşabilir. Dijital sinyal için sıkıştırılmamış iletim teknolojisi ile yüksek sadakatte görüntü çıktısı sağlar. Özgün sinyal bağlantı kalkanı tasarımı ile sinyal bütünlüğü sağlanır, dahili veri anahtarlaması güçlü parazit direnç kapasitesine ve uzun süreli sürekli ve kararlı çalışma yeteneğine sahiptir. 7/24 kesintisiz çalışmayı destekler ve çift LAN ile RS232 yedek kontrol özellikleri sayesinde, kullanıcılar PC, iPad, uygulama veya 3. taraf kontrol cihazlarıyla RS232 komutları aracılığıyla kolayca kontrol edebilirler.

Bu matris anahtarlayıcılar, konferans uygulamalarında, radyo ve televizyon stüdyolarında, multimedya konferans salonlarında, büyük ekran görüntü projelerinde, komuta ve kontrol merkezlerinde yaygın olarak kullanılmaktadır.

Özellikler

• Modüler Şasi: 16 giriş yuvası ve 16 çıkış yuvası
• 4 Port Giriş ve Çıkış Kartı: Esnek giriş ve çıkış konfigürasyonu
• Çözünürlük Desteği: 1080P, 4K30 ve 4K60 kartlar için destek
• Geniş Bağlantı Seçenekleri: DVI-I, HDMI, 3G-SDI, HD Base T, Fiber Optik
• Video Duvarı ve Kesintisiz Geçiş Desteği: 1080P ve 4K60 kartlar için kesintisiz geçiş
• Ses Gömmesi ve Çıkarma Özelliği: 3.5mm ses embedder ve de-embedder fonksiyonu
• Ölçekleme Özelliği: DIP anahtarı ile yukarı/aşağı ölçekleme fonksiyonu
• Çift LAN ve RS232 Portları: Yedekleme ve güvenilir kontrol için
• Arka Plan Aydınlatmalı Ön Tuşlar: Her zaman kolay kullanım için
• Otomatik Kayıt ve Kurtarma: Güç kesintisinde otomatik kaydetme koruması ve otomatik kurtarma fonksiyonu

Teknik Özellikler

Model

• FM-1600

Açıklama

• 16x16 Modüler Matris Anahtarlayıcı

Giriş

• 16 Port Giriş: DVI, HDMI, VGA, CVBS, YPbPr, SDI, HDBaseT, Fiber seçenekleri

Çıkış

• 16 Port Çıkış: DVI, HDMI, VGA, CVBS, YPbPr, SDI, HDBaseT, Fiber seçenekleri

Protokol Standardı

• Desteklenen Protokoller: HDMI 1.4, HDCP 1.4, HDMI 2.0, HDCP 2.2

Renk Uzayı

• Desteklenen Renk Formatları:
  • RGB 4:4:4
  • YUV 4:4:4
  • YUV 4:2:2

Çözünürlük

• Desteklenen Çözünürlükler:
  • 640×480 --- 3840×2160 @ 60Hz (VESA)
  • 480i --- 4K @ 60Hz (HDTV)

Kontrol

• Kontrol Yöntemleri:
  • iOS/Android Uygulamaları
  • WEB GUI
  • RS232
  • Arka plan ışıklı ön tuşlar

Güç

• Giriş Voltajı: AC 110V – 260V, 50/60Hz
• Güç Tüketimi: 17W (Kartlar Takılı Değilken)

Boyutlar

• Şasi: 3U
• Boyutlar: 482mm (Genişlik) x 383.2mm (Derinlik) x 133.4mm (Yükseklik)
• Paket Boyutu: 560mm (Genişlik) x 510mm (Derinlik) x 250mm (Yükseklik)

Ağırlık

• 13 kg / 28.66 lbs (Kartlar Takılı Değilken)

Çalışma Sıcaklığı

• 0℃ ~ 50℃

Depolama Sıcaklığı

• -20℃ ~ 55℃
