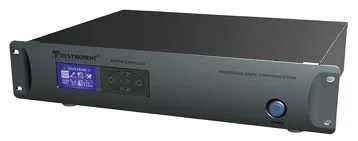

Restmoment RX-M3500/V Dijital Merkez Ünite, Konferans+Video+8 Dil Simültane

Name: Restmoment RX-M3500/V Dijital Merkez Ünite, Konferans+Video+8 Dil Simültane
Brand: Restmoment
SKU: Restmoment RX-M3500/V

SKU: Restmoment RX-M3500/V

Bu ürün proje / teklif kapsamındadır. Online fiyat gösterilmez — fiyat için teklif isteyin.

Paylaş:

Açıklama

Dijital konferans sistemi RX -3500 için sistem denetleyicili Restmoment RX -M3500, 25 - 420 W, 432 x 90 x 350 mm, 2U, 19", koyu gri, 8,00 kg , Restmoment RX-3500  konferansının merkezi ünitesi olarak hizmet verir sistem ve ses verilerinin dijital olarak işlenmesini ve iletilmesini gerçekleştirir. Fonksiyonlar ve parametreler, merkezi ünitenin navigasyon panelindeki tuşlar ve ayrıca yazılım kullanılarak kontrol edilir.

Sistem denetleyicisi, yerleşik işlemciler, 3 CPU ve 3 DSP dahil olmak üzere bir donanım RISC mimarisi üzerine kurulmuştur. Kitte kullanılan dijital algoritmalar, CD kalitesine yakın dijital ses seviyesine sahip, güvenilir ve hızlı bir sistem oluşturmayı mümkün kıldı. RX-3500'ün geliştiricileri,  yerel konferansın sistem denetleyicisini uzak konferans ünitesine bağlayarak iki odanın birleştirilmesini sağladılar. Bloklar arası maksimum mesafe 150 metre olabilir.

RX-M3500 sistem denetleyicisinde,  ekipmanı bağlamak için dört adet P6-DIN konektörü ve 65.535 cihaza genişletilebilen 120 adede kadar mikrofon ünitesi bulunur. RX-3500, 2,8 inç LCD ekrana, 8 adede kadar robotik video kamerayı kontrol edebilen yerleşik 8x4 kanallı video matrisinin yanı sıra dört mikrofon uzaktan kumanda moduna sahiptir ve ayrıca IC kart kimlik kartları kullanılarak oylama işlevini destekler. .

Yazılımı kullanırken kontrol fonksiyonlarının sayısı artar, bu da verimliliği artırır.Mikrofon konsollarında, 4/8/16/64 kanallar için simültane tercüme kanal seçme tuşları olarak menü kullanılarak programlanabilen çok fonksiyonlu tuşlar bulunur. Simültane tercüme modu, simültane tercüme sistemi kumandasına bağlandığında RX-M3500 sistem kumandasının genişletme arayüzünü kullanan RX-3500 konferansı için mevcut olacaktır.

Kullanıcının ihtiyaçlarına bağlı olarak üretici aşağıdaki sistem birimlerini sunmaktadır:
RX-M3500 . Genişletilebilirliğe sahip toplantı sistemi denetleyicisi;
RX-M3500/B . Tartışmalar, oylama ve genişletme yetenekleri için sistem denetleyicisi;
RX-M3500/V . Tartışmalar, video izleme ve genişletme seçenekleri için sistem denetleyicisi;
RX-M3500/VB . Tartışmalar, video izleme, oylama ve genişletme seçenekleri için sistem denetleyicisi.
İlk şekil, Sistem denetleyicisinin ön panelini işlevsel öğelerle ve bunların açıklamalarıyla birlikte gösterir:
alternatif

Sistem denetleyicisinin ön panelinin işlevleri:
1. Sistem denetleyicisini 19 inçlik bir rafa monte etmek için delikler;
2. Alüminyum alaşımlı sistem denetleyicisi ön paneli;
3. LCD ekran, klavye kontrolü
4. Beş konferans sistemi kontrol düğmesi;
5 Güç gösterge ışığına sahip anahtar;
6. Sistem denetleyicisini 19 inçlik bir rafa monte etmek için delikler.
İkinci şekil, Sistem Denetleyicisi RX-M3500/V - RX-M3500/VB'nin arka panelini işlevsel öğelerle ve bunların açıklamalarıyla birlikte gösterir.

RX-M3500/V ve RX-M3500/VB sistem denetleyicisinin arka paneli

RX-M3500/V ve RX-M3500/VB sistem denetleyicisinin arka panel işlevleri:
1. İletişim güç kablosu: 100 ~ 120V, 8A/AC 220 ~ 240V, 4A 50-60Hz güç kaynağı
2. RS232 arayüzü (PC) bilgisayar kontrolü sistem;
3. RS232 arayüzü (CCU), kontrol sisteminin merkezi arayüzü;
4. Sistemin genişletilmesi için USB arayüzü (CONTROLIN);
5-8. Mikrofon konsollarını bağlamak için dört adet 6P-DIN konektörü;
9. Sistem genişletme için 6P-DIN konektörü (IEXTEND IN);
10. Video çıkış sinyalleri için dört konektör (VİDEO ÇIKIŞI);
11. Video giriş sinyalleri için sekiz konektör (VİDEO GİRİŞİ);
12. RCA ses çıkış konnektörleri (LINK OUT);
13. RCA ses giriş konnektörleri (LINK IN);
15. XLR dengeli ses girişi konektörü;
16. Robotik video kameraların RS485 protokolü aracılığıyla kontrol edilmesi için arayüz;
17, 18. Genişletme işlevlerini kontrol etmek için iki USB bağlantı noktası (CONTROL OUT).
Üçüncü şekil, Sistem Denetleyicisi RX-M3500 - RX-M3500/VB'nin arka panelini işlevsel öğelerle ve bunların açıklamalarıyla birlikte gösterir.

RX-M3500 ve RX-3500/B sistem denetleyicisinin ön paneli

RX-M3500 ve RX-3500/B sistem denetleyicisinin ön paneli

RX-M3500 ve RX-M3500/B sistem denetleyicisinin arka panelinin işlevleri:
1. İletişim güç kablosu: 100 ~ 120V, 8A/AC 220 ~ 240V, 4A 50-60Hz güç kaynağı
2. RS232 arayüzü (PC) bilgisayar kontrol sistemi;
3. RS232 arayüzü (CCU), kontrol sisteminin merkezi arayüzü;
4. Sistemin genişletilmesi için USB arayüzü (CONTROLIN);
5-8. Mikrofon konsollarını bağlamak için dört adet 6P-DIN konektörü;
9. Sistem genişletme için 6P-DIN konektörü (IEXTEND IN);
10. RCA ses çıkış konnektörleri (LINK OUT);
11. RCA ses giriş konnektörleri (LINK IN);
12. XLR dengeli ses girişi konektörü;
13. Robotik video kameraların RS485 protokolü aracılığıyla kontrol edilmesi için arayüz;
14, 15. Genişletme işlevlerini kontrol etmek için iki USB bağlantı noktası (KONTROL ÇIKIŞI).

Maliyeti şirket yöneticileriyle kontrol edin.
Özellikler :
Model: RX-M3500, RX-M3500/B, RX-M3500/V, RX-M3500/VB;
Güç kaynağı: 100~240V, 5A 50-60Hz
Güç tüketimi: 420W (maksimum);
Ses girişi: RCA x 2, Jak, XLR;
Ses çıkışları: RCA x 2;
Frekans aralığı: 20-200KHz;
Sinyal-gürültü oranı: 102 dB;
Dinamik aralık: 106 dB;
Toplam Harmonik Bozulma: <%0,05;
Kontrol bağlantı noktaları: RX-M3500 ve RX-M3500/B için
RX-232, RX-M3500/V ve RX-M3500/VB için RX-232/RX-485;
Konektör: 6 pinli DIN;
İşlevler: Tartışma, genişletilebilir (RX-M3500). Tartışma, oylama, genişletme yetenekleri (RX-M3500/B),
Tartışma, video izleme, genişletme yetenekleri (RX-M3500/V), Tartışma, video izleme, oylama, genişletme yetenekleri (RX-M3500/VB);
Renk: koyu gri;
Boyut: 432 x 90 x 350 mm;
Kurulum: 2U, 19".
Ağırlık: 8,00 kg.
